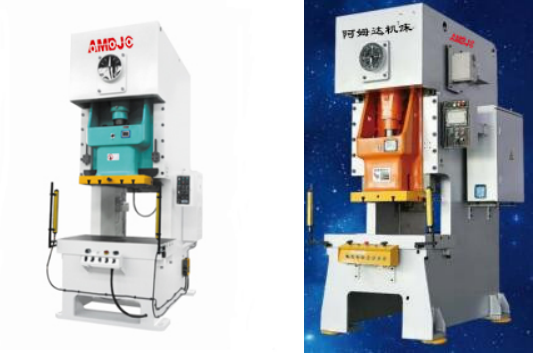

JH21开式固定台高性能压力机


　　性能特点：

　　1.机身选用优质钢板CNC切割，CO2焊接结构，整体刚性好，外形美观；机身采用台车式电炉退火或振动时效手段去除应力，变形小。

　　2.曲轴纵向放置，支点距离短，结构紧凑，布局合理。

　　3.传动齿轮在齿轮箱中浸油运行，齿轮表面研磨处理，传动运行噪音低，磨损小。

　　4.气动摩擦离合器-制动器，机械连锁，安全可靠、噪音低，摩擦片不易磨损；选用国产上海"鼎杰"品牌离合器或意大利"OMPI"品牌离合器；并根据用户的特殊需要提供湿式离合器。

　　5.选用进口气动外置式液压过负荷泵，动作反应灵敏，稳定性好，维护方便。

　　6.滑块导轨采用六面导向，导轨长，运行精度高。

　　7.润滑系统选用进口电动油脂泵自动定点润滑，并配备有递进式分配器，供油时间和供油量由PLC系统控制，油路堵塞自动报警指示。

　　8.滑块装模高度调节，使用方便，同时配数字式模高指示器，显示精度+0.1mm。（注：JH21-45型以下为手动、JH21-60型以上电动调节）。

　　9.电气系统选用法国"施耐德"品牌、日本"和泉"可编程序控制器（PLC）控制，行程次数无级调速，具有急停、寸动、单次和连续操作方式；主要电器元件均为法国"施耐德"品牌，性能可靠。

　　JH21开式固定台高性能压力机主要技术参数:

技术参数			单位	JH21 -25	JH21 -45	JH21 -60	JH21 -80	JH21 -125	JH21 -160	JH21 -200	JH21 -250	JH21 -315	JH21 -400	JH21 -500
滑块公称压力			KN	250	450	600	800	1250	1600	2000	2500	3150	4000	5000
能力发生位置			mm	3/2	3.2/2	4/2.5	4.5/2.5	5/3	6/3.5	7/3.5	7/4	7/4	8/4.5	8
滑块行程			mm	80/50	120/60	140/80	160/90	180/100	200/120	250/130	250/150	250/150	280/180	280
行程次数	固定		s.p.m	100	80	70	60	65	45	45	40	40	35	25
	可变	L	s.p.m	60-100	50-80	40-70	35-60	35-65	25-45	25-45	25-40	25-40	20-35
		S	s.p.m	80-140	70-130	60-110	55-100	50-95	40-75	35-60	30-55	30-55	30-50
最大封闭高度			mm	205/265	270/300	300/330	320/355	350/390	400/440	450/510	500/550	500/550	530/580	550
封闭高度调节量			mm	50	60	70	80	90	110	110	120	120	120	120
滑块中心距机身距离			mm	210	225	270	310	350	390	430	450	450	480	480
滑块底面尺寸	左右		mm	360	410	480	540	620	700	880	950	950	1000	1000
	前后		mm	250	340	400	460	520	580	650	700	700	750	750
模柄孔尺寸	直径		mm	40	50	50	50	70	70	70	70	70	70	70
	深度		mm	60	60	70	70	80	100	100	100	100	100	100
工作台尺寸	左右		mm	700	810	870	950	1100	1170	1390	1500	1540	1700	1800
	前后		mm	400	440	520	600	680	760	840	880	880	940	940
	厚度		mm	80	110	130	140	155	165	180	190	190	200	250
地脚螺栓距离	左右		mm	690	754	840	920	1040	1140	1360	1460	1500	1550	1668
	前后		mm	1080	1190	1100	1235	1510	1600	2020	2150	2320	2500	2585
外形尺寸	左右		mm	830	1075	1200	1280	1220	1375	1690	1680	1720	1790	1770
	前后		mm	1390	1625	1685	1990	2125	2355	2580	2820	3060	3150	3150
	高度		mm	2120	2391	2560	2725	3055	3215	3810	3915	3975	4320	4325
气囊	定出能力		KN		23	35	63	80	100	140	140	140	140	140
	行程		mm		60	70	80	90	100	140	140	100	100	100
	顶板高度		mm		300*220	350*200	410*220	460*340	540*420	560*420	560*420	560*420	560*420	560*420
电机功率（固/变）			KW	2.2/3	5.5/5.5	5.5/7.5	7.5/11	7.5/11	15/18.5	15/18.5	30/37	30-37	37-45	37
重量			kg	2600	3500	5500	7500	11000	15200	20500	28000	28000	33000	42000
使用空气压力			mpa	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5

　　注：本表参数如与机床数据不符，应以机床实际数据为准。本公司保留最终解释权。

　　标准配置：

　　干式离合器，液压过载保护装置，电动黄油润滑装置，手动稀油润滑装置，滑块及上模平衡装置，电子式曲轴角度指示器电子凸轮控制器，电动滑块调整装置，可编程控制器，滑块上部脱料装置，空气源快速接头，双联电磁阀，可移动双手操作台防震垫，空气吹料，变频器，可移动电器控制箱。

　　选用配置：（用户选用，应在合同中注明）

　　湿式离合制动器，气压式模垫装置，光电式安全装置，快速换模装置，脚踏开关，自动送料输出轴，预置计数器
